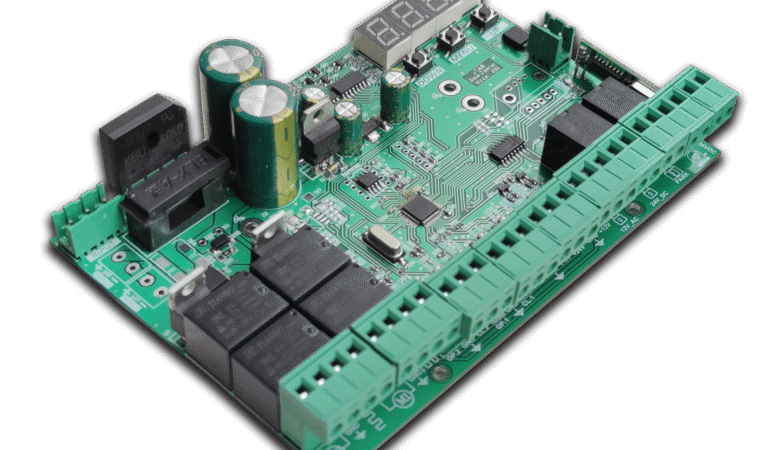

برد جک پارکینگی 689 به سفارش شرکت یوتاب، به منظور کنترل موتورهای DC انکودردار این شرکت طراحی، ساخت و تست شد.
از ویژگی‌های عملکردی این برد می‌توان به قابلیت تشخیص مانع با استفاده از انکودر اشاره کرد. واحد کنترل جک 689 با استفاده از انکودر علاوه بر تشخیص مانع می‌تواند درب را در برابر کتابی شدن محافظت کند. همچنین این واحد کنترلی قابلیت نصب تمام اتوماتیک بدون دخالت نصاب را نیز دارا می‌باشد.
این واحد کنترلی دارای قابلیت اتصال دو چشمی مجزا با عملکرد متفاوت است. یکی از چشمی‌ها در صورت تشخیص مانع دستور توقف درب را می‌دهد و چشمی دیگر در صورتی که درب در حال بسته شدن باشد، با تشخیص مانع دستور باز شدن بدون درنگ درب را صادر می‌کند. این برد از قابلیت حالت اسباب کشی و قفل درب نفر رو هم پشتیبانی می‌کند.
اکثر واحدهای کنترلی موجود در بازار از قابلیت حذف تکی ریموت‌ها پشتیبانی نمی‌کنند. این در حالی است که این واحد توانابب حذف تکی و کلی ریموت‌ها را دارا می‌باشد.
از مهم‌ترین پارامترهای تحت کنترل نصاب نیز می‌توان به حساسیت تشخیص مانع، زمان بسته شدن خودکار و زمان بسته شدن خودکار پس از عبور، فعال سازی و عدم فعال سازی چشمی‌ها و فعال سازی حرکت معکوس پس از تشخیص مانع اشاره کرد.

نام مدار فرمان
مدل موتور
برند مدار فرمان
برد مدار فرمان جک 689 دارای انکودر شرکت یوتاب
مشخصات فنی
تغذیه ورودی  VDC – 24
نوع  موتورها 2x24V
درجه حرارت کار -20 ~ +60°C
فیوز حفاظتی 10A
تعداد فتوسل ورودی 2
خروجی فلاشر  24VDC(10w)
تغذیه خروجی 12VDC(0.5A)/24VDC(0.5A)
ظرفیت ریموت 90
